數控火焰切割機割嘴與切割厚度選擇
發布時間：2018-07-13 14:08:49數控火焰切割機盡管其切割適用范圍相比數控等離子切割小很多，但多余中厚板切割下料，火焰切割具有較好的切割質量和較低的加工成本。按照一般火焰切割參數，厚度在6-200mm內的碳板、普碳板都可以用一般火焰割嘴完成，但是華宇誠數控公司這里還是建議企業在切割時應根據材料的厚度選擇適合的割嘴型號，以達到最佳的切割效果。這里武漢華宇誠數控公司針對火焰切割在不同厚度材料時相關參數設置總結如下。
割嘴切割性能及基本參數表：
割嘴號 | 切割氧孔徑mm | 切割厚度mm | 切割速度mm/min | 氣體壓力Mpa | 氣體消耗量 | ||
氧氣 | 丙烷 | 氧氣m3/h | 丙烷L/h | ||||
00 | 0.8 | 5-10 | 600-450 | 0.2-0.3 | ﹥0.03 | 0.9-1.3 | 340 |
0 | 1.0 | 10-20 | 480-380 | 0.2-0.3 | ﹥0.03 | 1.3-1.8 | 340 |
1 | 1.2 | 20-30 | 400-320 | 0.25-0.35 | ﹥0.03 | 2.5-3 | 470 |
2 | 1.4 | 30-50 | 350-280 | 0.25-0.35 | ﹥0.03 | 3-4 | 470 |
3 | 1.6 | 50-70 | 300-240 | 0.3-0.4 | ﹥0.04 | 4.5-6 | 620 |
4 | 1.8 | 70-90 | 260-200 | 0.3-0.4 | ﹥0.04 | 5.5-7 | 620 |
5 | 2.0 | 90-120 | 210-170 | 0.4-0.6 | ﹥0.04 | 8.5-10.5 | 620 |
6 | 2.4 | 120-160 | 180-140 | 0.5-0.8 | ﹥0.05 | 12-15 | 780 |
7 | 2.8 | 160-200 | 150-110 | 0.6-0.9 | ﹥0.05 | 21-24.5 | 1000 |
8 | 3.2 | 200-270 | 120-90 | 0.6-1.0 | ﹥0.05 | 26.5-32 | 1000 |
9 | 3.6 | 270-350 | 90-60 | 0.7-1.1 | ﹥0.05 | 40-46 | 1300 |
10 | 4.0 | 350-400 | 70-50 | 0.7-1.2 | ﹥0.05 | 49-58 | 1600 |

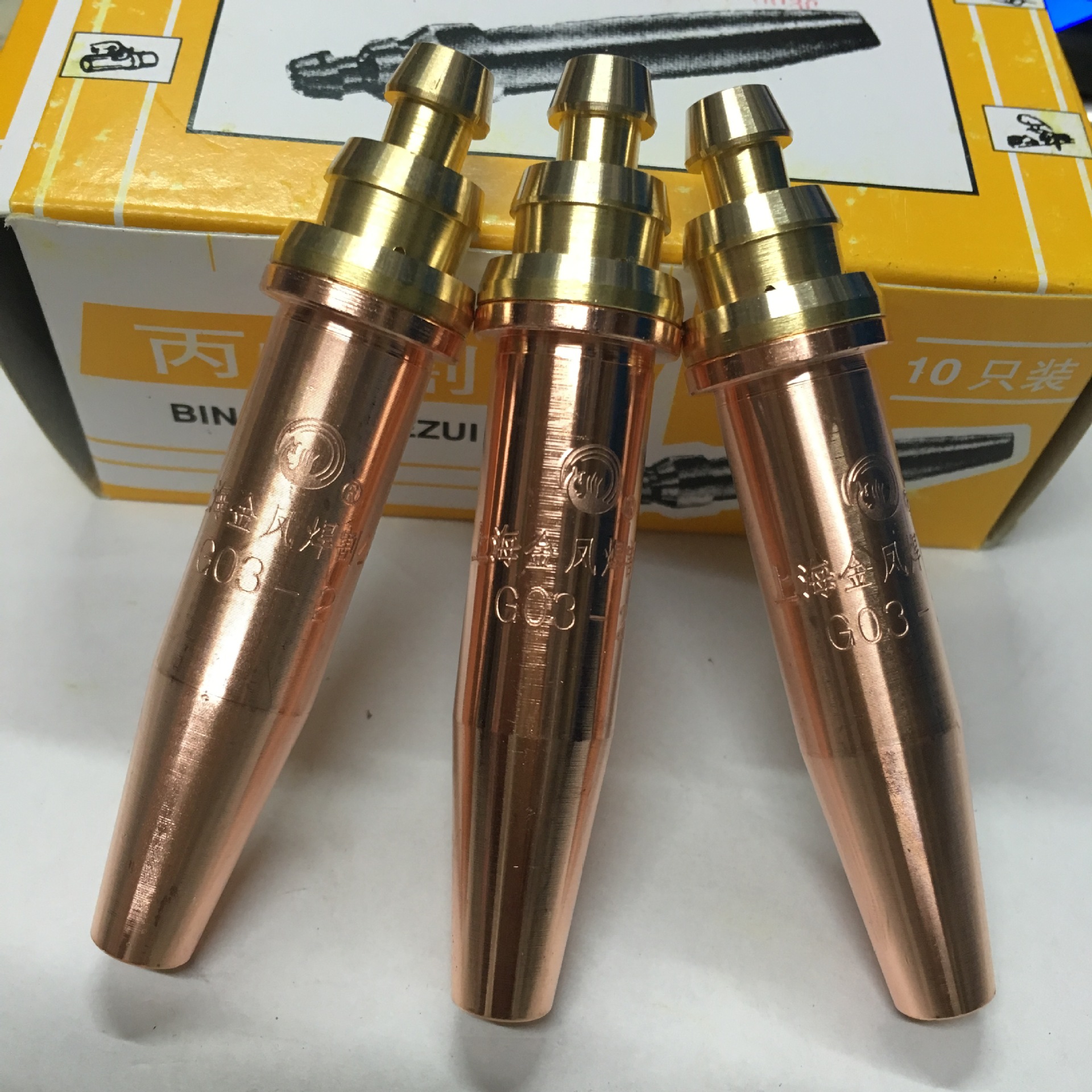

在割嘴型號選擇上，我們以上海氣焊機廠生產的GK1系列快速割嘴為例，在切割50mm厚度以內材料一般選擇1-4#割嘴，50-100mm則建議選擇4-5#割嘴，超過100mm厚度材料則為6-7#割嘴。其原因在于：不同厚度的板材宜采用不同的切割速度、切割氣體壓力和不同的割嘴型號，板厚6-20mm的薄板由于受熱易變性，在開始切割零件時可不從鋼板邊緣切入，而采用穿孔辦法是鋼板邊緣成封閉狀態，且鋼板邊緣的割縫與鋼板邊緣有一定距離，這樣可限制因變性而引起的零件尺寸偏差。對于20-100mm的厚板，由于數控等離子切割機切割時不易發生變行且穿孔操作翻渣厲害易堵塞割嘴，可采用從鋼板的邊緣進行切入，厚板在進行數控自動氣割時往往存在切割面垂直度不夠的質量問題，因此，在進行厚板切割前應試切出橫向及縱向的兩個切口，用直角尺檢測調整割炬兩個方向的垂直度，使切割面與鋼板表面垂直。
在工業生產和加工過程中，數控火焰切割機能切割各種形狀的零件，具有較強的通用性。一般擔負板材結構件的下料切割，而結構件的切割質量直接影響工件的焊接質量和產品的整機性能。數控切割機在下料環節的應用，不但充分體現了切割自動化和集中下料的優勢，是板材利用率大幅度提高，而且是切割質量和生產效率得到明顯的改觀。
通過采用上述幾種切割方法可以保證數控火焰切割機切割各種零件的尺寸精度及切割的高效率。操作員的較高素質和操作技巧也關系著數控火焰切割機切割質量，是不可忽視的重要環節。
更多關于數控火焰切割機產品頁面可查看：http://www.cyz-house.com.cn/list-11-1.html
